Осмотр ходовой части автомобиля выявил износ защитных чехлов (пыльников) внутреннего и внешнего шарниров, левого приводного вала. Чехлы покрылись мелкими трещинами, и образовалось несколько разрывов, выделяется смазка. Требуется замена защитных чехлов (пыльников).

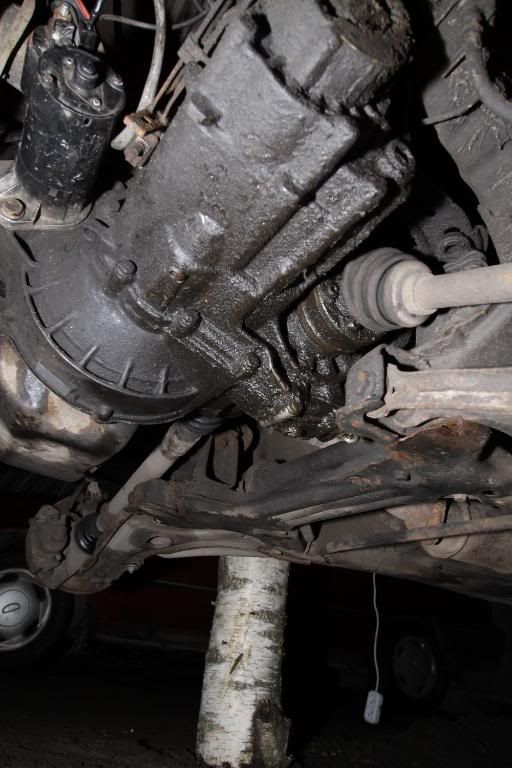

Фото 0.
Данная работа достаточно сложна. Требует определенных знаний и навыков. Обязательно наличие надежного, необходимого инструмента. Работу удобнее выполнять на подъемнике или яме.
При полной разборке и промывке шарниров может выявиться износ составляющих деталей и потребоваться полная замена шарниров. В этом случае целесообразнее, приобретать новый шарнир, в комплекте к которому уже приложен новый защитный чехол, детали фиксации и смазка.
ВНИМАНИЕ! После снятия приводного вала, нельзя опускать авто и перекатывать его на колесах и крутить ступичный подшипник. Подшипник может быть поврежден.
Ниже будет описана работа по замене только защитных чехлов (пыльников), с полной промывкой и переборкой рабочих шарниров равных угловых скоростей (ШРУС).
1. Приобретено два защитных чехла (пыльника), в комплекте с необходимыми деталями крепления и смазкой.
Фото 1а. Внешний чехол (пыльник).
Фото 1б. Внутренний чехол (пыльник).
2.Автомобиль необходимо поставить на ручной тормоз. Ключ должен быть в замке зажигания, руль разблокирован, т.к. понадобится свободный ход поворотного кулака.
3. Ослабить болты крепления колеса и гайку фиксации приводного вала.
Фото 3.
4.Поднять автомобиль, снять колесо.
5. Для фиксации, от прокручивания, закрутить два колесных болта, в штатные отверстия. Вставить отвертку, в отверстия, вентилируемого диска.
Все "силовые" нагрузки, по откручиванию гайки ступицы, уже выполнены на фото №3. "Стопор" ответкой, обеспечивает фиксацию, только при окончательном откручивании ступичной гайки и откр. болтов крепления внутреннего шарнира, к фланцу КПП, при котором нагрузка на отвертку очень мала.
Фото 4.
Фото 5. Открутить гайку, снять шайбу.
6. Вычистить внутренние грани болтов крепления, внутреннего шарнира к фланцу коробки.
Фото 6.
7. Длинным воротком с удлиненной насадкой «Звездочка», открутить эти болты.
Фото 7.
8. Для отсоединения и последующего снятия левого приводного вала, может потребоваться отсоединение шаровой опоры. Необходимо открутить большой болт, фиксирующий палец шаровой опоры к поворотному кулаку. Монтировкой, чуть опустить рычаг с шаровой опорой вниз, чтобы палец шаровой опоры вышел из посадочного отверстия, поворотного кулака. В данном случае этого не потребовалось. Чуть сдвинув, внутренний шарнир и приподняв его вместе с приводным валом вверх, выдавив съемником (ударом молотка, через проставку) вынимаем приводной вал с внешним шрусом из ступицы колеса. При этом, возможно, появится необходимость в свободном движении, поворотного кулака.
Фото 8а.
Фото 8 б.
9. Приводной вал снят. Крепим его в тисках.
Фото 9.
10. Внутренний шарнир. Снятие стопорной шайбы, снятие внутреннего шарнира, тарельчатой шайбы и защитного чехла (пыльника). Разборку, промывку, осмотр работопригодности и обратную сборку шарнира, должен производить человек со знаниями и опытом.
Фото 10.
11. Надеваем на приводной вал, новый защитный чехол (пыльник), внутреннего шарнира. При одевании и установке на свое место необходим опыт.
Фото 11.
12. Последовательно и правильно устанавливаем и фиксируем перебранный (новый) шарнир на приводной вал.
Фото 12.
13. Набиваем смазкой шарнир и крепим, к нему, уплотнительную прокладку.
Фото 13 Здесь набита Новая смазка.
14. Внешний шарнир. Снятие элементов фиксации, снятие внешнего шарнира, разборку, промывку, осмотр работопригодности и обратную сборку, должен выполнять человек со знаниями и опытом.
Фото 14а Здесь набита Старая смазка.
Фото 14 б
15. Устанавливаем на приводной вал, новый защитный чехол (пыльник), с малым хомутом.
Фото 15а.
Фото 15б.
16. Одеваем на чехол, большой хомут и последовательно и правильно, фиксируем, на приводном валу, перебранный (новый) внешний шарнир, предварительно набитый смазкой. Застегиваем и обжимаем хомуты.
Фото 16.
17. Левый приводной вал собран и готов к установке на автомобиль.
Фото 17.
18. Надежно, с помощью пластин и новых болтов крепим внутренний шарнир к фланцу коробки передач. Фиксировать ступицу поможет вставленная в отверстия вентиляции торм. диска, отвертка. Гайку крепления приводного вала к ступице, затягиваем после одевания колеса и опускания автомобиля.
Фото 18а
Фото 18б
Фото 18в
19. Окончательный, сильный затяг гайки крепления приводного вала к ступице, выполняем после крепления колеса и опускания автомобиля.
P.S. от Админа - отчет добавлен на сайт:
Замена пыльников ШРУС на Фольксваген Пассат Б3-Б4
Спасибо!
Фото 0.
Данная работа достаточно сложна. Требует определенных знаний и навыков. Обязательно наличие надежного, необходимого инструмента. Работу удобнее выполнять на подъемнике или яме.
При полной разборке и промывке шарниров может выявиться износ составляющих деталей и потребоваться полная замена шарниров. В этом случае целесообразнее, приобретать новый шарнир, в комплекте к которому уже приложен новый защитный чехол, детали фиксации и смазка.
ВНИМАНИЕ! После снятия приводного вала, нельзя опускать авто и перекатывать его на колесах и крутить ступичный подшипник. Подшипник может быть поврежден.
Ниже будет описана работа по замене только защитных чехлов (пыльников), с полной промывкой и переборкой рабочих шарниров равных угловых скоростей (ШРУС).
1. Приобретено два защитных чехла (пыльника), в комплекте с необходимыми деталями крепления и смазкой.
Фото 1а. Внешний чехол (пыльник).
Фото 1б. Внутренний чехол (пыльник).
2.Автомобиль необходимо поставить на ручной тормоз. Ключ должен быть в замке зажигания, руль разблокирован, т.к. понадобится свободный ход поворотного кулака.
3. Ослабить болты крепления колеса и гайку фиксации приводного вала.
Фото 3.
4.Поднять автомобиль, снять колесо.
5. Для фиксации, от прокручивания, закрутить два колесных болта, в штатные отверстия. Вставить отвертку, в отверстия, вентилируемого диска.
Все "силовые" нагрузки, по откручиванию гайки ступицы, уже выполнены на фото №3. "Стопор" ответкой, обеспечивает фиксацию, только при окончательном откручивании ступичной гайки и откр. болтов крепления внутреннего шарнира, к фланцу КПП, при котором нагрузка на отвертку очень мала.
Фото 4.
Фото 5. Открутить гайку, снять шайбу.
6. Вычистить внутренние грани болтов крепления, внутреннего шарнира к фланцу коробки.
Фото 6.
7. Длинным воротком с удлиненной насадкой «Звездочка», открутить эти болты.
Фото 7.
8. Для отсоединения и последующего снятия левого приводного вала, может потребоваться отсоединение шаровой опоры. Необходимо открутить большой болт, фиксирующий палец шаровой опоры к поворотному кулаку. Монтировкой, чуть опустить рычаг с шаровой опорой вниз, чтобы палец шаровой опоры вышел из посадочного отверстия, поворотного кулака. В данном случае этого не потребовалось. Чуть сдвинув, внутренний шарнир и приподняв его вместе с приводным валом вверх, выдавив съемником (ударом молотка, через проставку) вынимаем приводной вал с внешним шрусом из ступицы колеса. При этом, возможно, появится необходимость в свободном движении, поворотного кулака.
Фото 8а.
Фото 8 б.
9. Приводной вал снят. Крепим его в тисках.
Фото 9.
10. Внутренний шарнир. Снятие стопорной шайбы, снятие внутреннего шарнира, тарельчатой шайбы и защитного чехла (пыльника). Разборку, промывку, осмотр работопригодности и обратную сборку шарнира, должен производить человек со знаниями и опытом.
Фото 10.
11. Надеваем на приводной вал, новый защитный чехол (пыльник), внутреннего шарнира. При одевании и установке на свое место необходим опыт.
Фото 11.
12. Последовательно и правильно устанавливаем и фиксируем перебранный (новый) шарнир на приводной вал.
Фото 12.
13. Набиваем смазкой шарнир и крепим, к нему, уплотнительную прокладку.
Фото 13 Здесь набита Новая смазка.
14. Внешний шарнир. Снятие элементов фиксации, снятие внешнего шарнира, разборку, промывку, осмотр работопригодности и обратную сборку, должен выполнять человек со знаниями и опытом.
Фото 14а Здесь набита Старая смазка.
Фото 14 б
15. Устанавливаем на приводной вал, новый защитный чехол (пыльник), с малым хомутом.
Фото 15а.
Фото 15б.
16. Одеваем на чехол, большой хомут и последовательно и правильно, фиксируем, на приводном валу, перебранный (новый) внешний шарнир, предварительно набитый смазкой. Застегиваем и обжимаем хомуты.
Фото 16.
17. Левый приводной вал собран и готов к установке на автомобиль.
Фото 17.
18. Надежно, с помощью пластин и новых болтов крепим внутренний шарнир к фланцу коробки передач. Фиксировать ступицу поможет вставленная в отверстия вентиляции торм. диска, отвертка. Гайку крепления приводного вала к ступице, затягиваем после одевания колеса и опускания автомобиля.
Фото 18а
Фото 18б
Фото 18в
19. Окончательный, сильный затяг гайки крепления приводного вала к ступице, выполняем после крепления колеса и опускания автомобиля.
P.S. от Админа - отчет добавлен на сайт:
Замена пыльников ШРУС на Фольксваген Пассат Б3-Б4
Спасибо!
Одна из этих шайб имеет ребристую внутреннюю поверхность, другая просто круглая. К тому же они имеют тарельчатую форму, ВЕСЬ ВОПРОС КАКУЮ КУДА СТАВИТЬ И КАКОЙ СТОРОНОЙ КУДА ВЕРТЕТЬ!
другой у меня книжки нет...
vladal большое спасибо то что искал
