А что тут понимается под микросхемами? "Транзисторы" с множеством ножек?

На верхней плате 23.9-24.0 В на выводах 1+7 этого ОУ.

Corporation написал(а):
На верхней плате
Нажмите, чтобы раскрыть...

:unknw: ты схему нашел? Пальцем ткни. :rtfm:
При этом, ты даташит смотрел? Питание микрух должно быть +-12,6 с отклонением, указанном в даташите.
Выпаиваешь резисторы 18 и 37 (кажется, нет схемы перед глазами), и пока не добьешься на выходе стабилизаторов напряжения +-12,6 без нагрузки, можешь обратно и не пытаться их впаивать обратно. ;)

На нижней плате, на которой расположен R18, у одного ОУ напряжение 22,4В, у второго 22,5В.

michael_home написал(а):
:unknw:  ты схему нашел? Пальцем ткни.  :rtfm:
Питание микрух должно быть +-12,6 с отклонением, указанном в даташите.
Нажмите, чтобы раскрыть...

Не совсем понимаю, что имеется в виду под +-. Это потенциалы берутся относительно какой-то общей точки? Тогда разность потенциалов между двумя этими точками должна быть суммой разностей потенциалов.....

12,6*2=25.2
При 5% отклонения это от 23,94 до 26,46.
То есть у меня напряжение занижено примерно на вольт-два.

Corporation написал(а):
у одного ОУ напряжение 22,4В, у второго 22,5В.
Нажмите, чтобы раскрыть...

Илья, питание здесь отличается от гольфа. В гольфе +12 относительно кузова, а тут одна цепь +12, а вторая цепь -12. ;)
Если измерять "без кузова", то должно получиться 12,6 + 12,6= 25,2 вольта. Однако, нужна симметрия " плеч" питания, поэтому потрудись и измерь оба.

Corporation написал(а):
То есть у меня напряжение занижено примерно на вольт-два.
Нажмите, чтобы раскрыть...

Оба плеча одинаково, или одно просажено, а почему?



Если рассматривать вывод 4 как общий, то относительно него на верхней плате напряжения:
+11,2 и -11,2В
+11,2 и -11,2В
на нижней плате:
+11,2 и -12,7В

Corporation написал(а):
на нижней плате:
+11,2 и -12,7В
Нажмите, чтобы раскрыть...

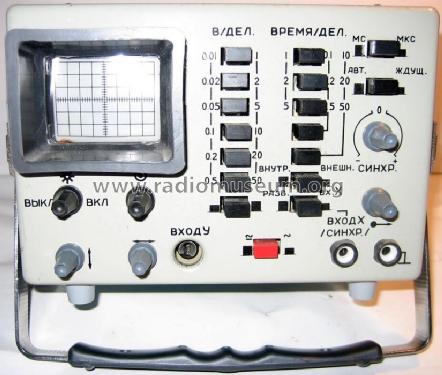

Илья, у меня не было Н313. Был такой:


(Не ломался, не разбирал)
Есть до сих пор исправный (тоже внутрь не залазил) такой:



Ремонтировал я только С1-82 (сгорел строчник, на даче валяется), но и там словом "верхняя плата" может означать все, что угодно, поскольку плат там немеряно. B)

У тебя их, конечно, меньше, но я даже не буду пытаться сообразить, какая именно у тебя "верхняя". :)

Значит, плюсовое плечо - просажено. Чем именно? Без нагрузки (выпаять R18) - стабилизатор выдает +12,6?

А1 и А2 - операционные усилители на "нижней плате"
А3 - операционный усилитель на "верхней плате"


Без R18 получается
А1:
4+7=-2,5В
4+1=-11,3В

А2:
4+7=+4.1В
4+1=-4,6В

А3 (верхняя плата):
4+1=-12,9В
4+7=+11,3В

Corporation написал(а):
Без R18 получается
А1:
Нажмите, чтобы раскрыть...

Илья, без резистора плюс туда по определению не дойдет. На выходе стабилизатора - сколько?




От трансформатора переменное напряжение поступает на выпрямительный диодный мостик V17. На минусовом выходе мостика стабилизатор минусового плеча (V13), на плюсовом выводе мостика - стабилизатор плюсового плеча (V15). Так какое напряжение на коллекторе V15 при выпаяном R18?

Да, сообразил. С плюсового плеча стабилизатора плюс подается еще и на вторую плату:

Которая, судя по всему и подсаживает плюс 12,6. И, которая, как раз и отвечает за горизонтальную развертку.
Тебе придется как-то разорвать цепь с контакта 13 разьема от стабилизатора до контакта 5 разьема второй платы, чтобы убедиться, что без нагрузки стабилизатор выдает +12,6

Если отрицательный щуп мудиметра прислонять к разъему "7" платы, а положительный к коллектору V13 с выпаянным R18, то получается -20,1В
V15: +19,2В

Отпаял провод 13.
- шина "7" и коллектор V13: -20,7В
- шина "7" и коллектор V15: +23,05В

Corporation написал(а):
Если отрицательный щуп мудиметра прислонять к разъему "7" платы, а положительный к коллектору V13 с выпаянным R18, то получается -20,1В
V15: +19,2В
Нажмите, чтобы раскрыть...

У стабилизатора с V13 выходной контакт - эммитер, а не коллектор. ;)
А вот для V15 - коллектор это выходной контакт и на нем не должно быть больше 12,6. V15, с большой степенью вероятности (если только не чудит кт315) - под замену.

V15 выглядит устрашающе, на нем радиатор хренпоймикакснять.

Corporation написал(а):
V15 выглядит устрашающе, на нем радиатор хренпоймикакснять.
Нажмите, чтобы раскрыть...

Ничего особенного:




Германиевый (единственное достоинство, ихмо), слабенький, от них давно отказались. B)
Но радиаторы под них - да, отличались от остальных всегда. :)

На мои еще радиатор присобачен. Но это наверно можно со старого переклееть, термоклей у меня есть.

А может быть его можно заменить чем-то современным?

Corporation написал(а):
А может быть его можно заменить чем-то современным?
Нажмите, чтобы раскрыть...

Можно, но современные, в подавляющем большинстве - кремниевые, нужно будет схемку стабилизатора чуть изменять. B) Да и в этот радиатор, кроме него ничего и не "влезет".

Corporation написал(а):
Попробую поискать у барыг.
Нажмите, чтобы раскрыть...

Попробуй.
На всякий случай. Один из авторов (Галченков), публиковавшийся в журнале Радио, в 80-х переходил от ранее применявшихся гт403 в плюсовых стабилизаторах на "современные" :)
Вот старая и новая схема фактически того же стабилизатора (вход/выход на схемах - с противоположных сторон):




:hat:
