Рассказываю свои результаты :
1. Наконечц-то собрал программатор для цифровых энкодеров ( буржуям неохото было отдавать $500) Зато теперь точно расскажу какие углы и как выставляется НУ без штангелей
- буквально на днях допишу режим жесткого программирования и все. 1 чип правда поджарил из-за косяков в документации -неправильно нарисованы временные диаграммы в нескольких местах в старой версии даташита, скачал новую - там уже исправили.

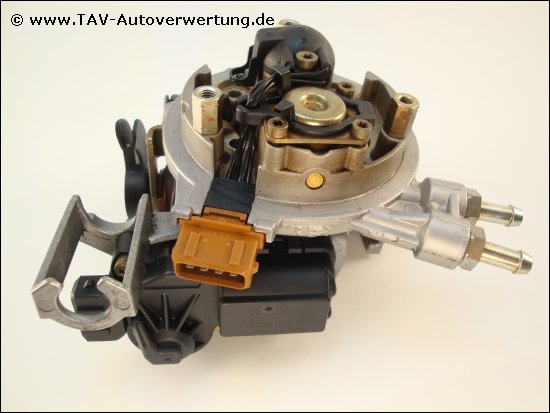

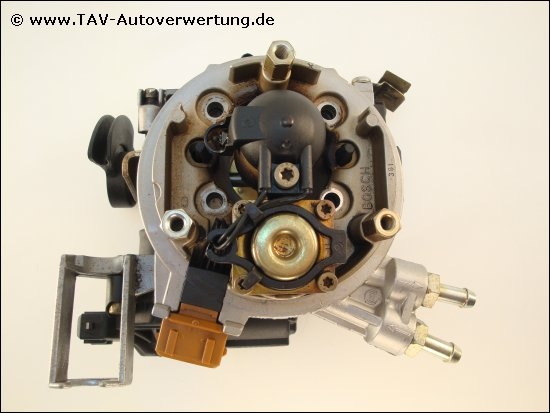

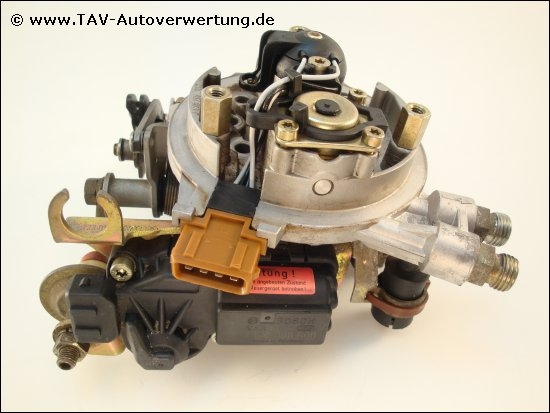

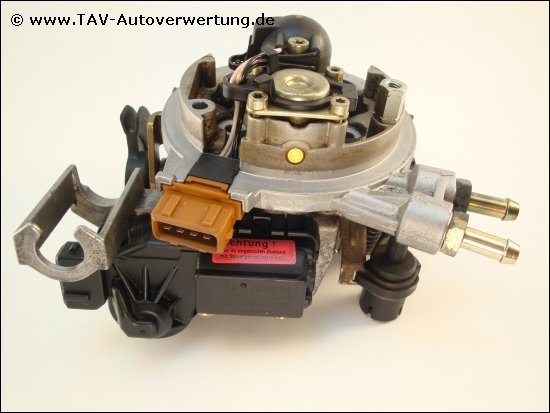

2. Сегодня привезли наконец-то нетронутую нижнюю часть моновпрыска снятую с контрактного движка 1.8 ( скорее всего из японии) никаких красок меткой не стоит(ну кроме той что нанесли сами продавцы)!!! Просто закисшие болты под торкс. Краска - это походу самопал какой-то у Миши.
Номер корпуса 3 435 201 579
Номер заслонки дросселя 508B
Диаметр 38мм
Номер ДПДЗ 3 437 022 512(в круглешке)
Упорны болт залит прозрачной эпоксидкой и в нем виден пузырек воздуха
3. Тестеры свои китайские типа dt838 выкиньте в помойку, ибо показывают они +/- километр. Кто не верит - возьмите прецизионные ИОНЫ, или даже тот же самый поганный tl431 - глядим даташит и глядим чего кажут тестеры китайские, вывод сами сделаете. А еще поставьте туда чуть постаревшую батарейку или измените температуру окружающей среды и показания у них тоже поплывут. Если хотите точно намерить - уж лучше возьмите совковый ламповый милливольтметр - всяко лучше будет чем поганный китаец за 100р( у нас они стока и стоят эти dt838).
4. Измерения.
Измерения сделаны с помощью Прибора Unit Ut203 ( госреестр) который был проверн на прецизионных ИОНах от AD
Результат:
1-4 подаем 5.02В через резистор 30 Ом в итоге напряжение 1-4 получаем 4.85В
На 1-2 получаем ровно 170мВ ( сам обалдел)
Если подаем на 1-4 5.02В напрямую, то 1-2 получаем 175.6~176мВ
Сопротивление между 1и 4 880 Ом .... для прочих сопротивлений 1-4 и отношения напряжений посчитаете погрешность - она не превысит 1 отсчета АЦП при восьми битах
5. В отсчетах эти 170мВ получаются 0.17*256/4.85 =8,9731 ~ 9отсчетов - это для настройки с помощью АЦП а не тестера.
Если привести к опорному 5.02 то 0.17*256/5.02=8.66 Отсчета ,атк и так АЦП должен округлить до 9.
п.с. ИМХО по вагу правильно установленный ДПДЗ во втором окне должен показывать 9-10 отсчетов, это если упорный болт не двигался. 8 отсчетов мишиных - это минимальный минимум ниже которого по идее лезет ошибка, так вот на границу эту нет смусла лезть, ибо небольшой запас должен быть.
Боле подробные обмеры, фото, установку НУ без всяких штангенциркулей и рассчеты по 3-му окну опишу на днях в блоге
Еще ниже фотик туда всунуть не получается, а с телефона цифр вообще не видно.
Спиртом этиловым.
, при случае сфотаю свои впрыски, шоб ты знал, что я это не придумал.
