Схемы DRL варианты реализации и схемотехника day-time running lights

dca121 написал(а):
А зачем электроника если схема с постоянным током...

:hat:
Этот фрагмент электроники работает по пульсациям напряжения.
dca121 написал(а):
можно на герконе намотать десяток витков а его контакты подсоединяйте куда хотите при прохождении тока геркон замкнется при обрыве цепи останется  разомкнутый. можно найти и геркон с переключающим контактом.

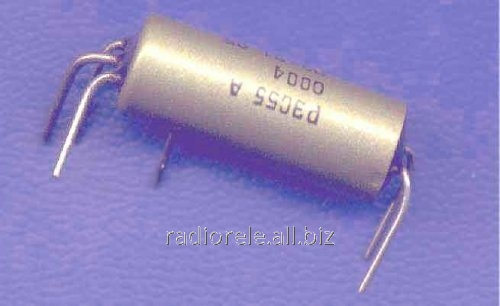

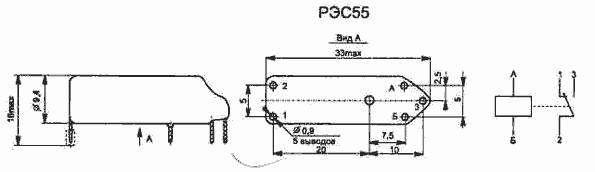

Геркон с переключающим есть в реле рэс-55а, да и штатную обмотку срезать, сняв экран, труда большого не составляет.

кстати видел гдето трансформаторную схему, не помню в чем. короче суть что две цепи в одной катушке как бы проходят. и вот толи реально геркон в центре, или еще одна обмотка.

Трансформатор такой был?







всетаки советуйте на герконе
да наверно будет самый простой способ
ладно будем пробывать но попозже сейчас морозы -20

Что то типа этого, только сие контроль свечей накала.



СЕРГЕЙ - написал(а):
всетаки советуйте на герконе
да наверно будет самый простой способ

Только учти, что у герконов рабочий ток до 1 ампер, контакты, бывает, залипают, да и есть другие недостатки.

михаил, не совсем, там что то буржуйское было. но принцып тодже

Stranger21, а нельзя ли вашу схемку в увеличеном размере... а то настолько мелко, что номиналов не видно...

может темму в радиолюбительство поместить ? а то она уползает всегда глубоко)

EvgeniiD написал(а):
Stranger21, а нельзя ли вашу схемку в увеличеном размере... а то настолько мелко, что номиналов не видно...

чет я и пропустил .. как доберусь до компа где был проект протеуса сделаю

Вот я не понял .А почему не отключать в фарах массовый провод?Лучше через релюшку.Не бейте за бестолковость!

потому что ШИМ - правильно )

michael_home написал(а):
Трансформатор такой был?
http:G][/QUOTE]

:lol:
тема большая, всю не осилю, лучше спрошу, а вариант реле переключающее схему включения 2-х ламп последовательно была?

Roma B5 написал(а):
тема большая, всю не осилю, лучше спрошу, а вариант реле переключающее схему включения 2-х ламп последовательно была?

B) адрес справочного бюро - другой.

Со стр. 3 кажись - на телефоне может другая номерация:


Модераторы - суньте тему в электронику )

елы не перенесите же ее в Электронику!!! ну запариваюсь ее всегда искать ((

http://2n-conf.clan.su/DRL.rar
Новый релиз схемы. в архиве проект протеус + пдф + печатка в Спинтлайоут
позже будет фото. плата травится
в такой схеме полевик должен вообще ледяной быть
некторые усложнения на выходе 555 - два транзюка - просто моя защита от китайских 555. вообще можно убрать два транзюка и сразу на драйвер подать. должно заработать. в протеусе проверить не могу - модель 555 кривая

Модераторы -- ПЕРЕНЕСИТЕ ТЕМУ В ЭЛЕКТРОНИКУ ПОЖАЛУЙСТА!!!

a вот и фотки






транзистор практически ледяной. кусочек железки прикрутил чисто символически .
DRL




Ближний




Дальний



Stranger21 написал(а):
http://2n-conf.clan.su/DRL.rar
Новый релиз схемы. в архиве проект протеус + пдф + печатка в Спинтлайоут
позже будет фото. плата травится
в такой схеме полевик должен вообще ледяной быть
некторые усложнения на выходе 555 - два транзюка - просто моя защита от китайских 555. вообще можно убрать два транзюка и сразу на драйвер подать. должно заработать. в протеусе проверить не могу - модель 555 кривая

зачем же так всё сложно?! Может проще так будет:




только номера контактов расписаны для Фольксваген Пассат Б5-го Пассата и вместо лампы аккумулятора можно подкинуться на лампу давления масла. Лучшим, на мой взгляд, ключевым транзистором для непосредственного управления нитями ламп головного света по "плюсовому проводу", является транзистор BTS555 - можно обойтись совсем без радиатора, немного хуже: транзистор IRF9204 - радиатор необходим площадью ~ 20см^2, допустимо заменить на IRF4905, но площадь радиатора должна быть не менее 50см^2."

и ещё вопрос, почему яркость дальнего должна быть 30%? Может наоборот, т.е меньше на 30% от номинального напряжения!!! Вот как я думаю соглпсно ГОСТ:

Световой поток по ГОСТ 2023.1-88 для дальнего света (при использовании лампочек H4) = 1650лм.
Световой поток для ДХО (DRL) = 500лм (400…800кд)
Отсюда, световой поток фар дальнего света, включённых в качестве DRL, должен составлять 30,3% от номинального.

Световой поток вычисляется по формуле:


Подставляем известные значения в формулу:
,

и находим требуемое напряжение:



Следовательно, напряжение на лампы дальнего света, для получения требуемого светового потока 500лм. Должно составлять 9,5В или 70% Коэффициента заполнения ШИМ (К.З.Ш.).

А теперь, что касается в варианте включения 2-х нитей дальнего света с каждой фары последовательно:
напряжение на каждой фаре составит 6,75 В, подставив в формулу по расчёту светового потока получаем:
=>


Из этого получается, что при последовательном соединении нитей дальнего света световой поток составит 157люмен, что в 3,2 раза меньше требуемого по ГОСТ Р 41.87-99
В чём я не прав?

DENISIY написал(а):

Может и прав, теоретически...
Я просто на практике последовательное включение дальних ламп уже на втором авто пользую.
Так вот мне бы реально понизить на 20% (т.е именно до тех 30% что все говорят).
В пол накала не слепит, но светит ярковато.
А вот 30% от дальнего было бы в самы раз.

Так что теория вещь хорошая, но на практике "чуть" всё по другому. :hat:
