Итак, начнемс:
выход штатной антенны

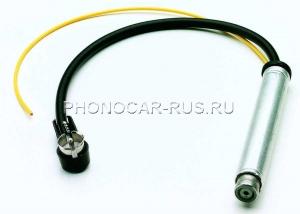

для нештатной музыки необходим переходник, его я откопал дома, в продаже подобные вещи тоже есть
так это выглядело при обычном подключении
согласно предложенных схем
приобретаем такие детальки цена 1$ за жменю
конденсатор емкостью 100 пФ
дросель/индуктивность 100/120 мкГ
спаиваем между собой 2 вывода дросселя и конденсатора-этот вывод должен подаваться на антенну
2-й вывод конденсатора спаиваем с центральной жилой антенны, которая пойдет на магнитолу
ко 2-му выводу дросселя припаиваем провод для запитки +12V
И, сопственно, большое внимание уделяем изоляции:
Подключаем + от желтого провода, питание на который подается при вкл. зажигания.
ЗЫ: Соавтор по толковым и не очень подсказкам Сергей-WRH2E
ЗЫ: Обращаю Ваше ВНИМАНИЕ
на антенну подключаем +12V через дроссель
на магнитолу через конденсатор
Уточняю, потому что при монтаже на разные штекеры (антенный в магнитолу как на рисунке, и на тот, что делал я (переходник) подключение производится по-разному)
Прошли сутки, смеркалось....в асю ломился Смитт....
Итак, не эксперимента ради, а Лёни Смита для....осуществим 2-й вариант данного девайса, схема-рисунок которого есть в самом верху
Нам понадобятся все те же самые детальки в несколько иной интерпритации:
слегка примеряем
здесь прикидываем как все это в кучу слепить:
спаянные элементы, кстати, штекер там на фото неспроста, это наглядно показывает куда все это спаянное будет вставляться потом:
надеваем термоизоляционную трубку на дроссель
следом еще одну на конденсатор
затем полученную конструкцию вставляем в штекер, припаиваем центральную жилу (в реале это вывод конденсатора)
припаиваем провода оплетки-экрана
закрепляем второй.....ээээ.....разъем, незабывая предварительно одеть на провод ответные его части
получается примерно вот так
ну и вот так, возможно не столь эстетично, сколько надежно:
