Ручная коробка передач DFP (цифровой код 020) установлена на авто VW Vento 1997 года выпуска (двигатель ААМ). Коробка прошла 207000 км и начал пропускать сальник фланца выходного вала.
Перед началом работы по замене сальника необходимо иметь ремкомплект, масло, ключ внутренний 12-гранник М8, сьемник стопорных колец, сьемник фланца, подпорку ШРУС. Попробуйте открутить сливную и заливную пробки коробки. Если все это присутствует приступаете к замене.
Открутить и снять грузик под- и защитный кожух над- ШРУСом. Для снятия грузика обработать болты жидкостью WD40 и, придерживая головки болтов над грузиком, открутить снизу две гайки (1), снять грузик. Открутить ключом 17 два коротких болта (2) и снять пластмассовый защитный кожух над валом. Все открутилось и снялось без проблем.
Открутить 6 винтов (3) крепления ШРУС (4) к фланцу выходного вала. Винты открутились без проблем ключом М8. Для доступа к дальним винтам использовать карданчик с удлинителем. В головку винтов входит также шестигранник на 6 мм, но шестигранником можно сорвать внутренние грани винтов, что не позволит достаточно сильно прикрутить винты на место.
Отвести ШРУС вверх и закрепить. После откручивания винтов, ШРУС легко отделяется от фланца. Поднять его вверх под выхлопную трубу и подпереть стойкой. Стойка сделана из обычной доски высотой 175 мм с вырезанным углублением под вал. Стойка ставится на выступ подвески и фиксируется шурупом. Все прекрасно держиться и не мешает дальнейшей работе.
Снять заглушку фланца (21). Заглушка сделана из металла и покрыта резиной. По центру кернером пробить небольшое отверстие, вкрутить саморез и за головку самореза выдернуть с места посадки.
Снять стопорное кольцо фланца (20). Фланец (18) прижимается к стопорному кольцу мощной пружиной (17). Необходимо сделать сьемник, который позволит отжать фланец внутрь от кольца. Устройство сьемника понятно из фотографии. По центру идет пруток с резьбой М10, который вкручивается в торец выходного вала. Усилие от центральной гайки М10 передается на прутки с резьбой М8 через толстую пластину (лучше сделать из П-образного профиля). Длина прутков порядка 150 мм. Прутки вкручены в противоположные отверстия фланца. Расстояние между центрами отверстий под пруток М8 составляет 85 мм. Установить сьемник, вкручивая центральную гайку, отжать фланец от кольца. Ход небольшой. Сьемником колец разжать кольцо и извлеч из канавки вала.
Слить масло из коробки. Если удались предыдущие операции, можно сливать масло. Открутить сливную пробку (5) и слить масло. Закрутить пробку, чтобы капли от остатков масла не мешали работать.
Снять фланец. Фланец можно просто выдернуть из коробки. Если не получается, можно использовать этот же сьемник. Гайки перекрутить на другую сторону планки и центральную гайку выкручивать. Фланец свободно сойдет с вала.
На фото обратной стороны фланца видна мощная пружина. Под пружиной поверхность, по которой скользит сальник. Если видна выработка поверхности в месте контакта с сальником, то подтекать может и из-за этого.
Извлеч старый сальник и установить новый. Сальник (15) прочно запрессован в манжету (14) на глубину 1 мм от края. Просто выдрать из посадочного места. Установить новый и через деревянную прокладку (доска) постукиванием забивается вровень с краем манжеты или чуть выше. В этом случае сальник будет скользить по новому участку поверхности фланца.
Установить фланец на выходной вал. Смазать внутреннюю поверхность сальника маслом, одеть фланец на шлицы вала и задвинуть фланец внутрь коробки. Задняя поверхность пружины должна попасть в углубление опорной чашки (16).

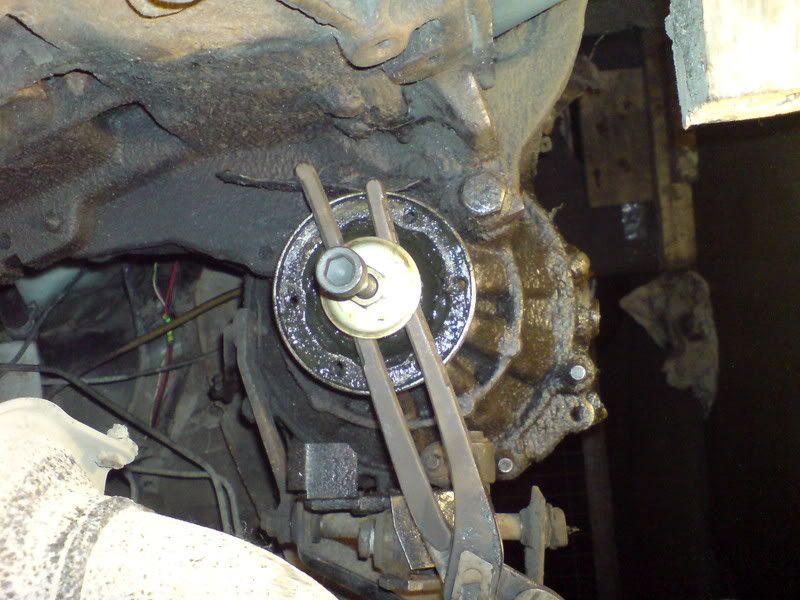

Установить стопорное кольцо. Для установки кольца необходимо вдавить фланец внутрь, преодолев сопротивление пружины, одеть на вал шайбу (19) выпуклостью наружу, развести стопорное кольцо и защелкнуть в углублении вала. Если есть инструмент, который позволит развести очень жесткое кольцо кольцо на весу, а затем одеть на вал, проблем не будет. Обычным сьемником, который помог снять кольцо, это никак не удалось сделать. Пришлось применить смекалку. Внешний диаметр головки торцевого ключа на 17 из стандартного набора инструментов совпадает по диаметру с валом – 24 мм. Через узкую часть головки просто руками одеть кольцо на головку. Затем прикрутить головку ключа соосно к валу центральным болтом сьемника. Перед установкой сьемника с головкой одеть на вал и сдвинуть к фланцу упорную шайбу (19) выпуклостью к стопорному кольцу.
Собрать сьемник, вдавить фланец внутрь, просто сдвинуть стопорное кольцо с головки сьемника на вал и защелкнуть в канавке. Снять сьемник. Обжать кольцо. Обязательно визуально убедитесь, что кольцо встало на место.
Установить заглушку фланца. Вставить заглушку, легким постукиванием через проставку осадить на место до упора.
Прикрутить ШРУС к фланцу выходного вала. Прикрутить через шайбы 6 винтов крепления ШРУСа к фланцу. Момент затяжки винтов 45 Нм – это довольно значительное усилие. При применении внутреннего 12 гранника М8 все хорошо затягивается.
Прикрутить защитный кожух над- и грузик под- ШРУС. Открутить сливную пробку и слить остатки масла из коробки. У меня слилось еще около 100 мл. Плотно закрутить пробку.
Залить новое масло. Вывернуть левое колесо налево, немного приподнять машину, открутить заливную пробку и залить новое масло. У меня залилось 1,9 литра. Закрутить пробку, вернуть машину на место.
Все, операция по замене сальника закончилась.
Напоследок фото применяемых инструментов и ремкомплекта.
Внутренний 12-гранник М8.
Сьемник стопорных колец.
Оригинальный ремкомплект (18 USD).
Удачи в ремонте любимого авто.
