Не гаснут стрелки в комбинации приборов VW POLO

autovaz666

autovaz666

BTS 1.6
Сообщения
1 132
Реакции
328
Город
Пенза
Авто
Фольваген Поло 9n 1.6 BTS
Автомобиль
Volkswagen Polo 9n 2002
Двигатель
1.6 BTS
Всем доброго времени суток!
Опять меня посетила данная проблема.
Суть проблемы мне не понятна,я ее озвучу так;

Машина стоит на улице примерно неделю.Погоня снег.Влажность.Птицы не поют.
Поставил в нее АКБ(новый,буквальное месяц ему),снимал его домой,так как не знал на сколько она будет у меня стоять на улице(ждать окраски)
Ставлю АКБ,сажусь в машину и ...в пол-накала опять горят стрелка указателя температуры и уровня топлива.Тускло...
1) Ключ вытащен из замка
2)при манипуляциях,запуск,вытаскиваение ключа-все остается как есть....Еле еле горят эти стрелки....Хотя при вытаскивании ключа плюс должен пропадать со всех датчиков(как я думаю)

Весной была аналогичная проблема,тогда я загонял машину в теплую стоянку(+30) на день,свечение пропало подобное.И тогда эта проблема как я понял убила мне АКБ(разряжало),покупал новый.......После установки АКБ(проблема прошла)...может совпадение???!Может ли быть новый АКБ(месяц отроду.ТИТАН 6ст60) быть замкнутый внутри и давать такую картину?
По логике где-то короткое замыкание от влажности,контакт плохой массы??(хз).Я с электриком своим проблему тогда не нашли,подумали действительно АКБ замкнул внутри,и дал такое замыкание по машине

Картинку прикреплю к теме....Как искать причину тут?методология какая???Горят именно две стрелки всего,из всей комбинации
ЭТО ТАК ГОРЯТ В ПОЛ НАКАЛА...При накинутых клеммах на АКБ,ключа в замке нет


Это приборка в целом как горит



ВИН WVWZZZ9NZ3Y018108

Товарищи,помогите куда копать то.с чего начать.

@Alexander.k Все стандартное в автомобиле.Тюнингом не увлекаюсь.Тут именно во влажную погоду.Горит 2 диода(подсветка стрелки) а стрелки лежат,значит питания на указателях нет,именно на диодах этих есть.Попробовать просушить комбинацию дома,погляжеть изменится ли что-то или нет...Возможно от влажности контакт какой-то замыкает на плюс.
Я правильно мыслю,в том направлении?

@Alexander.k + доложен быть постоянно как я понимаю на приборке,ибо у меня всегда пробег,часы идут.Щас в Ельзе попробую распиновку найти приборки,если она там есть эта распиновка

Последнее редактирование:
подумали действительно АКБ замкнул внутри,и дал такое замыкание по машине
Такого не может быть, если АКБ замкнула внутри - то от этого пострадает только сама АКБ.
Возможно от влажности
Возможно.
Кстати, а положение ручника никак не влияет на эту подсветку?

Щас в Ельзе попробую распиновку найти приборки,если она там есть эта распиновка
Могу только на немецком дать. Но там ничего нет такого. Без клеммы 15 приборка должна потухнуть, а она горит. Значит что то внутри.

Stecker, 32-fach, grün

1 - Lesespule für Wegfahrsicherung 1
2 - Kontrollampe für Fernlicht, Klemme 56a
3 - nicht belegt
4 - Signal für Öltemperatur- und Ölstandswarnung
5 - Ausgangssignal vom elektronischen Geschwindigkeitsmesser
6 - Eingangssignal zum elektronischen Geschwindigkeitsmesser
7 - CAN- Antrieb, Low
8 - CAN- Antrieb, High
9 - CAN- Komfort, Low
10 - CAN- Komfort, High
11 - Abruftaste für MFA - oben, (die Anzeige schaltet rückwärts)
12 - Abruftaste für MFA - unten, (die Anzeige schaltet vorwärts)
13 - nicht belegt
14 - nicht belegt
15 - Kraftstoffvorratsanzeige
16 - Kühlmittelmangelanzeige
17 - Lesespule für Wegfahrsicherung 2
18 - Kontrollampe für Nebelschlußleuchte
19 - Kontrollampe für Nebelscheinwerfer
20 - Sicherheitsgurt-Warnsystem
21 - Kontrollampe für Handbremse
22 - Kontrollampe für Bremsanlage
23 - ldruckschalter
24 - CAN- Wake- Up
25 - CAN- Antrieb, Schirm
26 - CAN- Komfort, Schirm
27 - Speicherschalter für MFA - Reset
28 - nicht belegt
29 - nicht belegt
30 - Waschwassermangel
31 - Eingangssignal für Außentemperatur
32 - Klemme 31, Sensormasse



Stecker, 8-fach, schwarz

1 - Bremsbelagverschleiß
2 - nicht belegt
3 - nicht belegt
4 - Parklicht rechts
5 - Klemme 15, Plus
6 - Parklicht links
7 - Klemme 30, Plus
8 - Klemme 31, Masse

+ доложен быть постоянно как я понимаю на приборке,ибо у меня всегда пробег,часы идут
Да это клемма 30 постоянный + , клемма 31 масса

Тут именно во влажную погоду.Горит 2 диода(подсветка стрелки) а стрелки лежат,значит питания на указателях нет,именно на диодах этих есть
Да может где то окисление.

Последнее редактирование:
На англ:

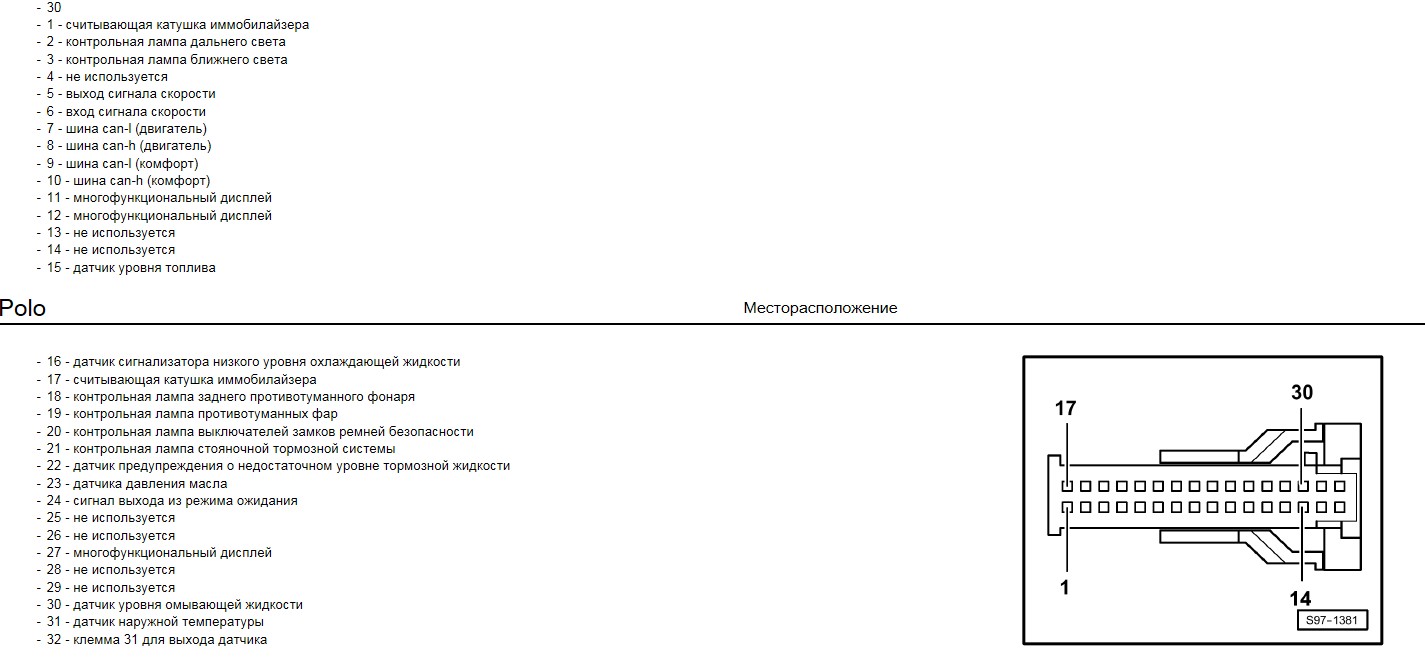

32-pin connector, T32a, on dash panel insert -J285-



- 30
- 1 - Immobilizer reader coil
- 2 - Main beam warning lamp
- 3 - Dipped beam warning lamp
- 4 - Vacant
- 5 - Speed signal-output
- 6 - Speed signal-input
- 7 - CAN l (engine)
- 8 - CAN h (engine)
- 9 - CAN l (convenience)
- 10 - CAN h (convenience)
- 11 - Multifunction display
- 12 - Multifunction display
- 13 - Vacant
- 14 - Vacant
- 15 - Fuel gauge sender
- 16 - Coolant shortage indicator sender
- 17 - Immobilizer reader coil
- 18 - Rear fog light warning lamp
- 19 - Fog light warning lamp
- 20 - Belt switch warning lamp
- 21 - Handbrake warning
- 22 - Brake fluid level warning contact
- 23 - Oil pressure switch
- 24 - Wake-up
- 25 - Vacant
- 26 - Vacant
- 27 - Multifunction display
- 28 - Vacant
- 29 - Vacant
- 30 - Windscreen washer fluid level sender
- 31 - Ambient temperature sensor
- 32 - Terminal 31 for sender-output

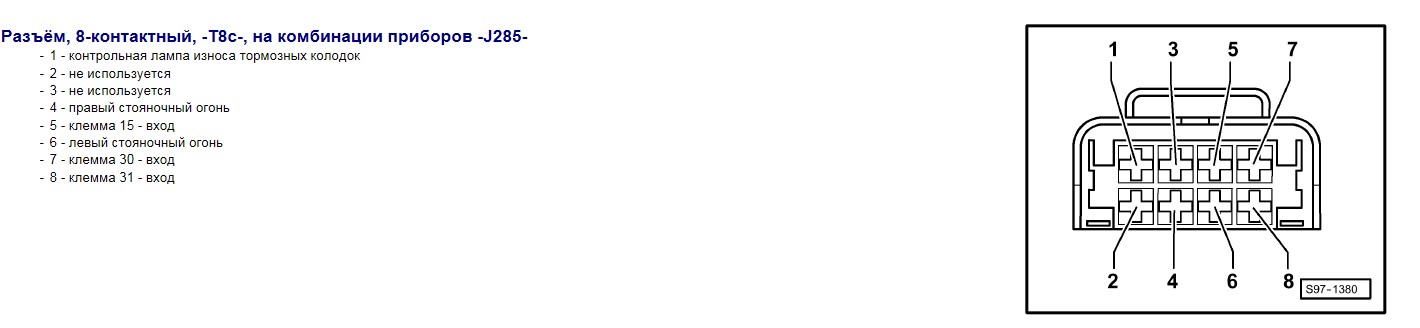

8-pin connector, T8c, on dash panel insert -J285-



- 1 - Brake pad warning lamp
- 2 - Vacant
- 3 - Vacant
- 4 - Right parking light
- 5 - Terminal 15 - input
- 6 - Left parking light
- 7 - Terminal 30 - input
- 8 - Terminal 31 - input

Снял приборку.Методология такая была
1.Снял длинный разьем-стрелки горят
2.На T8c разьеме
7 контакт "+"постоянный
,
8 контакт "-" постоянный,
4,6контакт постоянный "-"

3.Отнес домой приборку.К инженерному блоку подключил 7 и 8 контакт.Так же стрелки подсвечиваются.Значит причина была в самой приборке

Снял стрелки,оставил одну плату.
Промыл с двух сторон спиртом,около двух этих диодов(где стрелки маленькие) окислы появились(после спирта)возможно так среагировала вода и спирт(хотя спирт должен воду удалять).Фотки сейчас прикреплю,минут через 15
Думаю чем отмыть все окислы эти...

Скачал новую ЕЛЗА,все как и выше в Ваших постах.На русском только смог найти



Фотографии платы.Вот думаю почему так спирт(стоял долго в бутылке) так среагировал по плате.Наверное нужно новый спирт купить. И еще раз отмыть все.
Ребят,кто чем контакты очищает на платах,чтобы подобной шляпы не было?!






Последнее редактирование:
Да это лак облезает просто...

Изопропиловый спирт, бензин Калоша и прочая хрень. Обычный спирт белесые пятна оставляет.

Проблема решилась.Отдал другу детства на пайку.
Поэтапно.

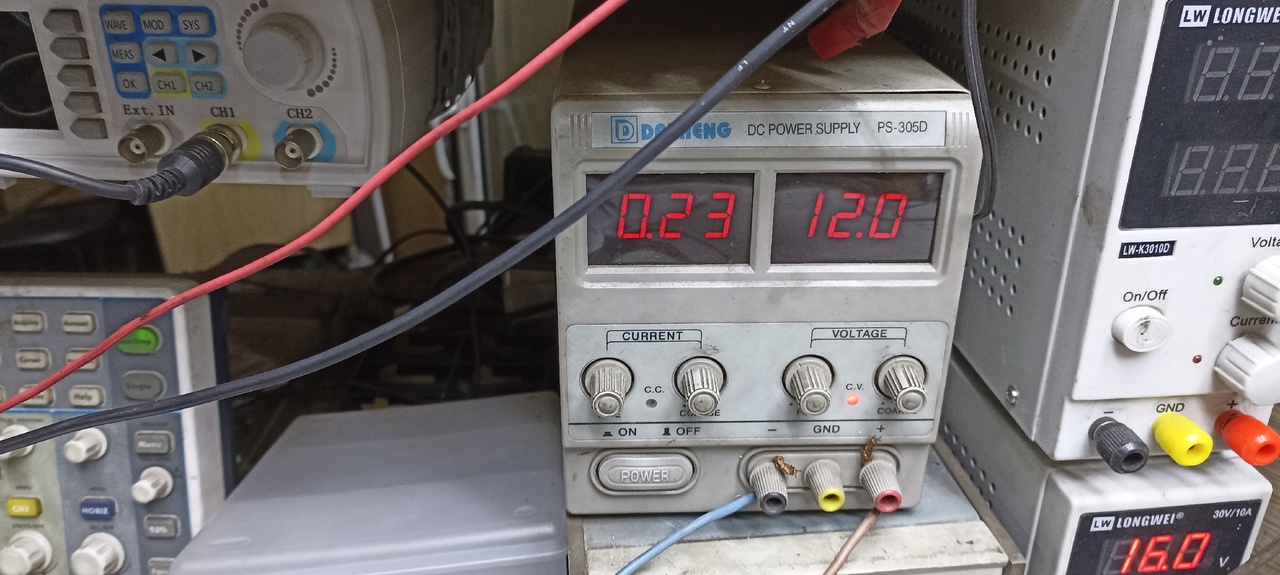

К инженерному блоку подключили 7 и 8 контакт.Показывает потребление 0.25амп.

Проблема была в контактах под моторчиками температуры и топлива уровня.
Выпаяли их,и диоды погасли сразу-потребление упало на 0
Имитация включенного зажигания на контакт 5 подали 12 вольт+,и она вся запищала(проснулась)
Щас фотки кину,на фотках указал где была проблема.Решается пропайкой.
Всем спасибо за помощь!
Можно разместить данную тему как найденную и решенную. FAQ

Стрелки выставил через VCDS,в 17 группе,тест исполнителей,вывел в сервисное положение стрелки,наживил и прижал.Получилось все идеально.





Красота :good:

Холодная пайка ножек шаговых моторчиков явилась причиной частичной подсветки диодов?
Странно что непропай являлся причиной потребления... Хотя всяк может быть.
Пасиба что отписался по решению. :hat:

Плохо, что на радикале фоты запостил, а не напрямую на форуме. Пропадут.

Странно что непропай являлся причиной потребления.
Да, тут без схемы трудно судить. Но скорей всего это из разряда тех случаев, когда из-за потери контакта ток начинает сквозить через других потребителей, типа как на B3 когда масса где-то в багажнике отваливается - при включении поворотников начинают еще и стопаки зажигаться.

@Дъмитръ Там из-за влажности дорожка сгнила,стала какая-то коричневая.Влага-плюс подача напряжения-шла подтяжка к диодам.Только ножки моторчика выпаяли-сразу диоды тухнут(через них как я понял масса идет) и потом пропаяли только их,и все нормализовалось

@Фил-2000 сейчас скину в миниатюре во вложении их.Чтобы не пропало.А Админы если смогут-подменял в сообщениях их.Я с радикалом еле понял как делать.

17 группа VCDS.Тест исполнителей.
Вывод моторчиков стрелок в сервисное положение и установка самих стрелок(за кадром)
