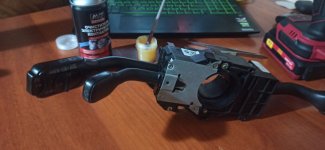

Всем доброго времени суток! Появилась мысль дооснастить машину круиз-контролем подходящие от А8/А4, найти было сложно. После долгих поисков переключателя круиза, был найден от Audi 100 C4, в свою стрекозу переставляем переключатель и срезав крепления фишки Т6 и посадить разъем на ЗМ скотч. По пути делаем чистку контактов, шкурим, наносим смазку, использовал Вазелин технический, статей по этому хватает. И не забываем так же Чистка контактов круиз-контроля А4Б5, чистка спиртом не помогла, разбирал второй раз, контактную плату шкурьте 2000 наждачкой.

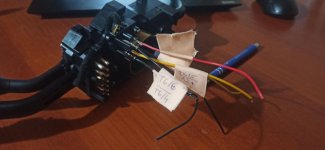

Дальше делаем жгут недостающей проводки от разъёма переключателя до мозгов, для фишки Т6 взял разъемы с блока питания компьютера, дал знакомый электрик и проводами 0,5 кв.мм / 0,8 м длиной удлиняемся и обжимаем.


Так как я люблю себя помучать, решил сделать штатно, без врезки в разъём. Снимаем крышку ЭБУ, отключаем фишки, достаем ЭБУ и уводим в сторону. Белый разъем обозначается как T15.


Прикупил контакт штыревой 61131383672 — 4 шт., и обжал на ответной части проводов 0,5 кв.мм. Провода обмотал тканево — флисовой изолентой, закрепил по жгутам.


Сам разъем состоит из двух половин, для подключения проводов придется его разобрать на части и вставить контакты в нужные пины, всего 4 штуки.
Подключаем по схеме:
Фишка от стрекозы Т6 к мозгам Т15:
Т6/1 — Т15/7
Т6/2 — Т15/8
Т6/3 — Т15/9
Т6/4 вместе запаяны С Т6/6 и она выходит на Т15/10
Т6/5 — 12 вольт, от потребителя, запитал от шины, под блоком предохранителей КЛЕММА 75Х.

В итоге после двух часового марафона ползанья, проще конечно было припояться, так как места развернуться нет, получаем следующую картину:

5.jpg 6.jpg


Собираем все на место, подключаем фишки, закрываем коробку ЭБУ. Кто в себе не уверен, не собираем, делаем активацию и проверяем работу органов управления.

Для дизельных двигателей идем сюда: 01-Двигатель -> 08-Измерения -> 006 группа измерений, 022 группа измерений.

Дополнительно, более простой вариант, для дизельных двигателей поле индикации 4 с 4 — значными показаниями.




После выезда на трассу, все работает.
