Регулятор яркости подсветки приборов, на примере Lupo 1999-2005 Для тех кому интересно как_оно_сделано_у_VAG

[vwlupoauc]

Код модуля 6x0941333A
Нагрузка резистор ~24 ом.
5в/2мС на клетку.
Белые маркерные линии это период и напряжение на нагрузке для напряжении питания 14.4в, почему-то мне захотелось считать его эталонным.
Слева минимальна яркость справа максимальная.

Напряжение 14.4в

Напряжение 10в

Напряжение 12в

Напряжение 16в


Пожалуйста не добавляйте натасканные из инета радиолюбительские реализации ШИМ для вентиляторов, тема про конкретную реализацию VAG.



[michael_home]

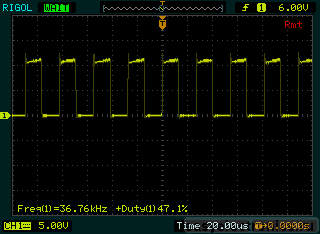

Есть и середина:

Из вот этого, одного из многочисленных, источника по таймеру 555:
http://easyelectronics.ru/shim-regulyator-...mere-ne555.html



[vwlupoauc]

Из вот этого, одного из многочисленных, источника по таймеру 555:
http://easyelectronics.ru/shim-regulyator-...mere-ne555.html

Это вообще к чему?
Я просто показал что творится в оригинале, вопроса как сделать ШИМ не было.



[michael_home]

Это вообще к чему?

Расширенная информация к заголовку: "как_оно_работает", " для тех, кому интересно".



[vwlupoauc]

Расширенная информация к заголовку: "как_оно_работает", " для тех, кому интересно".

Кому нужно знать теорию ШИМ и весь спектр возможных реализации тот может воспользоваться гуглом, первые 100500 ссылок.

В данной же теме конкретная реализация конкретного устройства.
В форуме по VAG важны параметры выбранные именно VAG, а конкретно частота 83 Герц, минимальный коэффициент заполнения 18% и максимальный коэффициент заполнения зависящая от напряжения питания- чем оно ниже тем выше коэффициент.
