Помогите разобраться с реле Реле 109

[autovaz666]

Всем привет!Потихонечку решается моя проблема с перепиновкой проводки после СВАПа.Осталось одно реле.Решил которые стояло убрать-ставить то,которые идет с мозгами новыми.Мозги Мотроник 7.5.20.

Реле под номером 109.Мне распиновка не понятная у него,вроде три контакта показано,а есть еще один маленький 4ый,он для каких целей стоит там,вычитывал что вроде это "гасящий" напругу с замка зажигания,но толком объяснить никто не смог.Может вы мне подскажите,те,кто реально шарит в этом

на 30 ногу с провода 30 замка зажигания,на 85 вешается земля(в моем случае от контакта ЭБУ,управление "землей" идет от ЭБУ,как я понял),а 87 контакт идет на потребитель..в моем случае нога ЭБУ...а вот четвертый контакт...что в него впихивать,от куда тянуть...и что будет если оставить его не подключенный..



[Alex-Ki]

Реле под номером 109.Мне распиновка не понятная у него,вроде три контакта показано,а есть еще один маленький 4ый

На самом реле есть распиновка, маленький это 85, туда массу, свободным остаётся не маркированный пин.



[beisel]

открой крышку реле, ипосмотри запитана ли та пустая нога,?
сдается она и нужна только ,чтоб реле держалось в гнезде



[beisel]

http://www.t4-wiki.de/wiki/Relais_J317_%28...ng_Klemme_30%29

пустая та нога



[beisel]

до кучи
vwts.ru/forum/index.php?showtopic=215790

любит VAG издеватся над релюхами,там реально стандартную было поставить и перемычку в проводке сделать между управляюшеи и цепью и цепью нагрузки ,
но нет расположение ног повернули под себя любимых...
ну да ..сервис должен тоже денег приносить



[error_404]

так блок предов универсальный, вот и приходится крутить реле, чтобы не вешать лишние провода-перемычки

пустой контакт сделан только для более надежной фиксации в гнезде



[autovaz666]

А у кого-нибудь есть фотографии раобранного реле?Просто на форуме одном сказали что это якобы для замка зажигания,хз какого контакта,"вроде гасит колебания Х"и тп..



[beisel]

как реле может гасит колебания?
вот на катушке используется гасящее броски сопротивление, инода ставят диод

на читай
http://autodevice.ru/forum/index.php?showtopic=10513

http://vovik8.ru/page/relau/



[Alex-Ki]

Просто на форуме одном сказали

Бабка нашептала?



[error_404]

http://www.cardiagnostic.co.uk/relay_109.htm

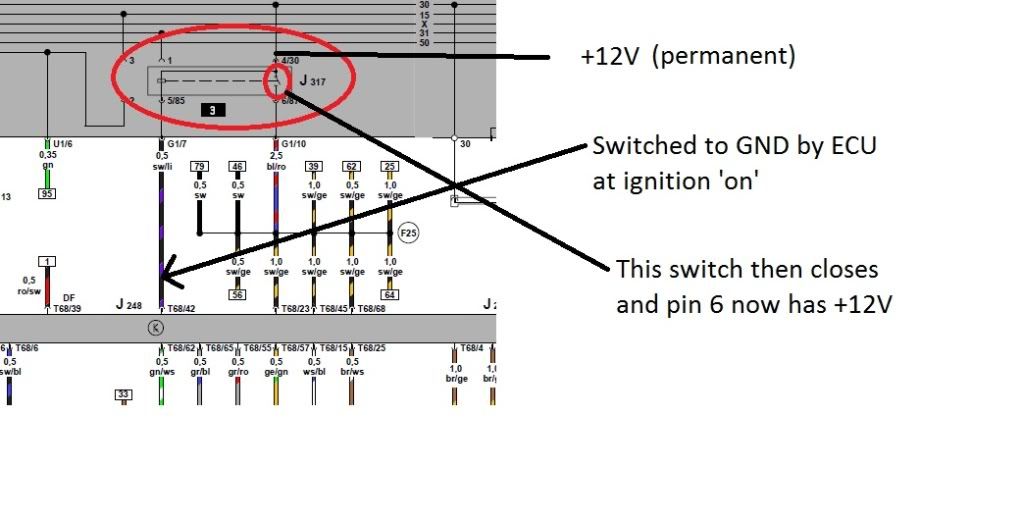

как работает:

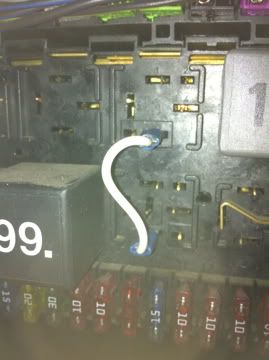

как обходится:

большинство ссылок по этому реле ведут на форуму дизелистов
